Minőség a jó közérzet érdekében

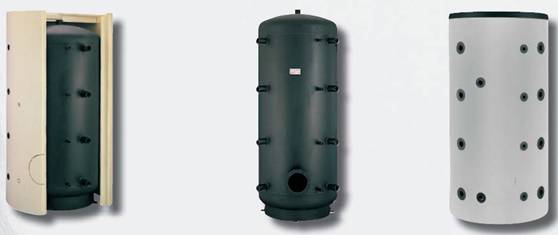

Az Austria Email puffertartályai az összes melegvizes központi fűtőberendezéshez alkalmazhatók, függetlenül attól, hogy szilárd tüzelőanyagú, vagy olajfűtésű kazánról, hőszivattyúról, szolárberendezésről, gázzal, vagy villannyal működő átfolyós vízmelegítőről van-e szó. (Nem HMV zománcozott tartályok!)

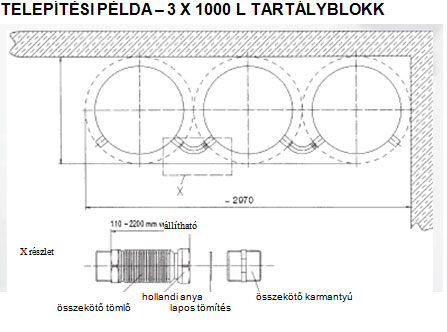

Ha szükséges, akkor több puffertartályt is össze lehet egymással kapcsolni (ld. alább), így a tárolási térfogatot egyedileg lehet hozzáigazítani az igényekhez. A puffertartályokat hűtőfolyamatokhoz (3 bar üzemi, vagy rendszernyomásnál) hidegvíz-tárolásra, vagy ipari berendezésekben hővisszanyerésre is lehet használni (az alkalmas Armaflex-szigetelést azonban a helyszínen kell kialakítani).
Az Austria Email természetesen a puffertartályokhoz szükséges kiegészítő elemeket is kínálatában tartja, pl. a hőcserélők, vagy az elektromos fűtőtestek beépítésének lehetőségét, a teljesítményigénytől függően (a további információkat ld. a tartozékok prospektusában).
Műszaki adatok és tartozékok
- Névleges térfogatok 500 és 5000 liter között
- Szerkezeti anyaguk St 37-2 minőségi acél
- Lágy-, vagy keményhab-szigetelés (2000 literig keményhabbal, illetve 5000 literig lágyhabbal szállítható)
- A PSR és PSRR típusoknál nagyfelületű csöves hőcserélővel
- A PSF típusoknál 240 mm-es karima egy bordáscsöves hőcserélő, vagy egy fűtőpatron beépítéséhez
- Üzemi nyomás: 3 bar, ellenőrző nyomás 4,5 bar a puffertartályban
- Üzemi nyomás: 8 bar, ellenőrző nyomás 12 bar a csőkötegben a PSR és PSRR típusoknál
- 9 db csatlakozó menet 6/4” (belső menet)
- 4 db ½” szabályozó-karmantyú menet (belső menet)
- Üzemi hőmérséklet: 95 ºC
- Kívül rozsdavédő festés
Tartozékok
- Bordáscsöves hőcserélő RWT2-180 (1,8 m2)
- Bordáscsöves hőcserélő RWT2-230 (2,3 m2)
- Bordáscsöves hőcserélő RWT2-360 (3,6 m2)
- Bordáscsöves hőcserélő RWT2-450 (4,5 m2)
- Beszerelhető fűtőpatron RSW 2-9 U
- Beszerelhető fűtőpatron RSW 2-24 U
- Beszerelhető fűtőpatron RSW 2-45 U
- Az „SH” típuscsalád becsavarható elektromos fűtőpatronja
- Rozsdamentes összekötő hullámosított-tömlő a PS-csatlakozásokhoz
- Szigetelőcső csavarkötése R 1” (elektromos leválasztás)

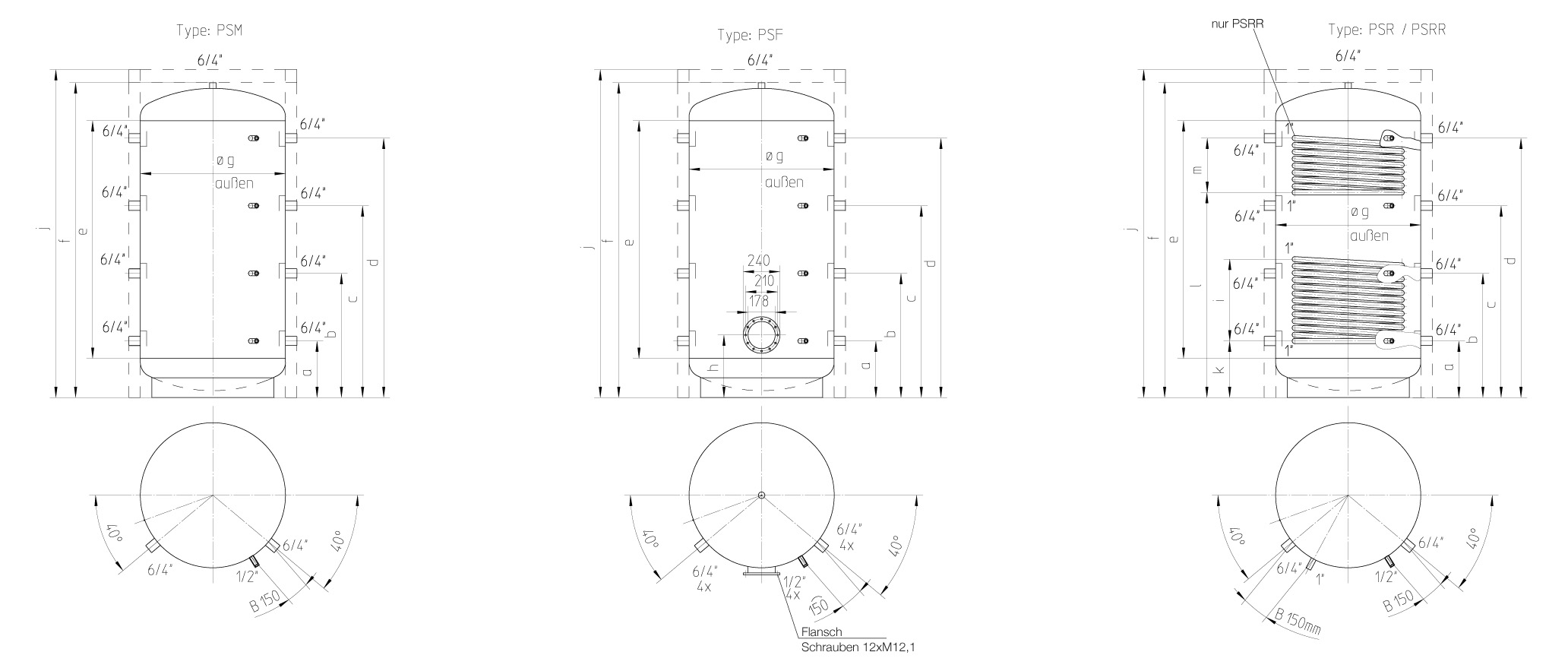

Szolár és fűtési puffertartályok méretei
MODUL – KEMÉNYHAB-SZIGETELÉS PVC KÜLSŐ KÖPENY NÉLKÜL ÁBRÁZOLVA | LÁGYHAB-SZIGETELÉS |
Név-leges tér-fogat | Méretek mm-ben | Bill. méret | Súly | Hőcserélő felülete m2 | Hőcserélő térfogata l | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
a | b | c | d | e | f | g | h | i | j | k | m | l | mm | kg | lent | fent | lent | fent | |
500 l | 220 | 620 | 1010 | 1390 | 1250 | 1640 | Ø 650 | 340 | 495 | 1725 | 220 | 350 | 1040 | 1670 | 113 | 1,8 | 1,2 | 11 | 7,5 |
800 l | 260 | 630 | 1030 | 1430 | 1250 | 1700 | Ø 790 | 390 | 585 | 1785 | 260 | 360 | 1070 | 1750 | 149 | 2,4 | 1,8 | 15 | 11 |
1000 l | 310 | 745 | 1250 | 1710 | 1500 | 2050 | Ø 790 | 390 | 720 | 2135 | 310 | 540 | 1160 | 2090 | 176 | 3 | 2,4 | 19 | 15 |
1250 l | 310 | 745 | 1250 | 1710 | 1500 | 2000 | Ø 950 | 375 | 715 | 2085 | 300 | 540 | 1155 | 2200 | 170 | 3 | 2,4 | 19 | 15 |
1500 l | 380 | 825 | 1350 | 1760 | 1500 | 2150 | Ø1000 | 415 | 800 | 2235 | 375 | 500 | 1260 | 2270 | 205 | 3,6 | 2,4 | 22 | 15 |
2000 l | 320 | 900 | 1490 | 2020 | 1800 | 2380 | Ø1100 | 423 | 800 | 2465 | 320 | 610 | 1419 | 2610 | 231 | 4,2 | 2,8 | 26 | 18 |
3000 l | 380 | 1020 | 1680 | 2330 | 2080 | 2760 | Ø1250 | 470 | 1050 | 2845 | 380 | 750 | 1520 | 2950 | 310 | 4,2 | 3,0 | 26 | 19 |
4000 l | 490 | 1090 | 1840 | 2390 | 2000 | 2840 | Ø1400 | 570 | 1065 | 2935 | 490 | – | – | 3040 | 502 | 5,0 | – | 31 | – |
5000 l | 400 | 1100 | 1810 | 2520 | 2300 | 2935 | Ø1600 | 640 | 1000 | 2035 | 580 | – | – | 3140 | 450 | 6,0 | – | 37 | – |

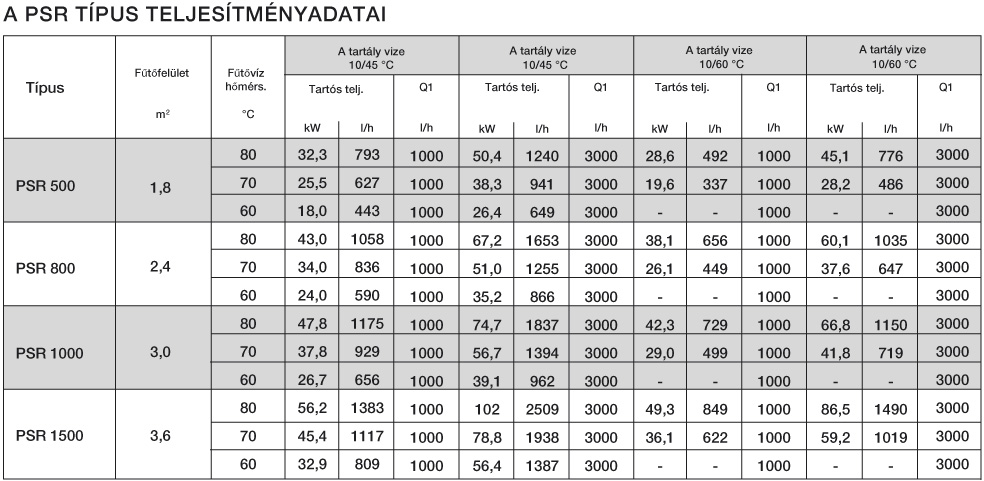

Szoláris és fűtési puffertartályok teljesítményadatok

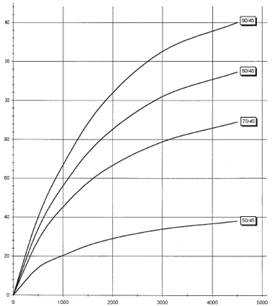

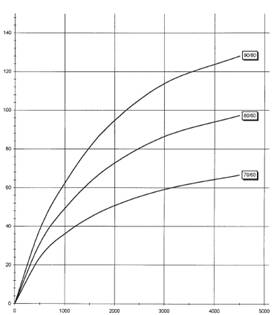

Átfolyási teljesítmények (45 ºC) a DB 03/02-höz, PSR 1500 – 3,6 m2 | Átfolyási teljesítmény (60 ºC) a DB 03/02-höz, PSR 1500 – 3,6 m2 |
Átfolyási teljesítmény kW-ban | Átfolyási teljesítmény kW-ban |
Fűtővíz átfolyási mennyisége l/h-ban | Fűtővíz átfolyási mennyisége l/h-ban |
